Kablo Kanalları

Standart Tip Kablo Kanalları H.40 mm

Standart Tip Kablo Kanalları · H.40 mm Kanal ve Aksesuar

Ürünler ve ölçü tabloları

Standart Tip H40 Kablo Kanalları Kanal Ek Parçası ve Separatör H40 Straight Connector And Seperator Standart Tip 90 Derece Dönüş H40mm - Bends 90°Standart Tip T Dönüş H40mm - Tee Branches Standart Tip Dörtlü Dönüş H40mm - Crossings Standart Tip Redüksiyon H40mm Reducings Standart Tip İç - Dış Bükeyler H40mm - Inside And Outside Bends

Standart Tip H40 Kablo Kanalları

Sipariş Kodu (Order Code)	a (mm)	h (mm)	e (mm)	Kg/Mt
KS 05.10	50	40	1,00	0,840
KS 07.10	70	40	1,00	0,960
KS 07.12	70	40	1,20	1,150
KS 07.15	70	40	1,50	1,440
KS 10.10	100	40	1,00	1,160
KS 10.12	100	40	1,20	1,390
KS 10.15	100	40	1,50	1,740
KS 12.10	120	40	1,00	1,290
KS 12.12	120	40	1,20	1,550
KS 16.10	160	40	1,00	1,560
KS 16.12	160	40	1,20	1,870
KS 16.15	160	40	1,50	2,340
KS 20.10	200	40	1,00	1,820
KS 20.12	200	40	1,20	2,200
KS 20.15	200	40	1,50	2,750
KS 30.10	300	40	1,00	2,490
KS 30.12	300	40	1,20	2,990
KS 30.15	300	40	1,50	3,740
KS 40.12	400	40	1,20	3,800
KS 40.15	400	40	1,50	4,630
KS 40.20	400	40	2,00	6,180
KS 50.15	500	40	1,50	5,600
KS 50.20	500	40	2,00	7,480
KS 60.15	600	40	1,50	6,360
KS 60.20	600	40	2,00	8,470

Kanal Ek Parçası ve Separatör H40 Straight Connector And Seperator

Sipariş Kodu (Order Code)	h (mm)	e (mm)	Kg/Mt
KS EK-H40	40	1,5	0,200
KSSEP-H40	40	1,2	0,830

Standart Tip 90 Derece Dönüş H40mm - Bends 90°

Sipariş No	A mm	H mm	E mm	Kg/Ad
KS 105	50	40	1,5	0,450
KS 107	70	40	1,5	0,550
KS 110	100	40	1,5	0,680
KS 112	120	40	1,5	0,800
KS 116	160	40	1,5	1,000
KS 120	200	40	1,5	1,250
KS 130	300	40	2	2,900
KS 140	400	40	2	4,300
KS 150	500	40	2	6,100
KS 160	600	40	2	7,500

Standart Tip T Dönüş H40mm - Tee Branches

Sipariş No	A mm	H mm	E mm	Kg/Ad
KST 205	50	40	1,5	0,550
KST 207	70	40	1,5	0,700
KST 210	100	40	1,5	0,850
KST 212	120	40	1,5	0,950
KST 216	160	40	1,5	1,200
KST 220	200	40	1,5	1,500
KST 230	300	40	2	3,100
KST 240	400	40	2	4,500
KST 250	500	40	2	6,500
KST 260	600	40	2	8,400

Standart Tip Dörtlü Dönüş H40mm - Crossings

Sipariş No	A mm	H mm	E mm	Kg/Ad
KSD 305	50	40	1,5	0,600
KSD 307	70	40	1,5	0,750
KSD 310	100	40	1,5	0,900
KSD 312	120	40	1,5	1,000
KSD 316	160	40	1,5	1,250
KSD 320	200	40	1,5	1,600
KSD 330	300	40	2	3,350
KSD 340	400	40	2	5,250
KSD 350	500	40	2	7,450
KSD 360	600	40	2	9,250

Standart Tip Redüksiyon H40mm Reducings

Sipariş No	A mm	H mm	E mm	Kg/Ad
KSR 407	70	40	1,5	0,700
KSR 410	100	40	1,5	0,850
KSR 412	120	40	1,5	0,950
KSR 416	160	40	1,5	1,200
KSR 420	200	40	1,5	1,500
KSR 430	300	40	2	3,100
KSR 440	400	40	2	4,500
KSR 450	500	40	2	6,300
KSR 460	600	40	2	8,400

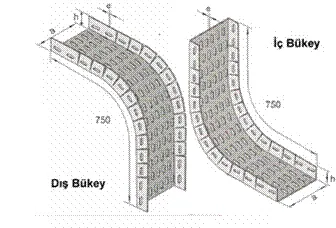

Standart Tip İç - Dış Bükeyler H40mm - Inside And Outside Bends

Sipariş No	A mm	H mm	E mm	Kg/Mt
KSB 505	50	40	1	0,791
KSB 507	70	40	1	0,916
KSB 510	100	40	1,2	1,090
KSB 512	120	40	1,2	1,218
KSB 516	160	40	1,2	1,496
KSB 520	200	40	1,2	1,750
KSB 530	300	40	1,2	2,818
KSB 540	400	40	1,5	4,465
KSB 550	500	40	1,5	5,400
KSB 560	600	40	1,5	6,334

Standart Tip Kablo Kanalları H.40 mm için teklif alın

Ürünler sıcak daldırma galvaniz, elektro galvaniz veya toz boyalı olarak; projeye özel ölçü ve sac kalınlığında üretilebilir. Tablolardaki ağırlıklar bilgilendirme amaçlıdır.

Teklif iste
